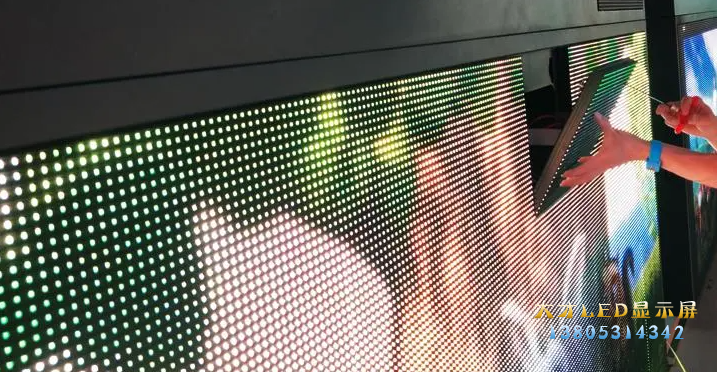

LED显示屏故障 单元板故障
A．整板不亮
1、 检查供电电源与信号线是否连接。
2、 检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡）
3、 检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。 注：主要检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠
1、 检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、 检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、 检测A、B、C、D各信号之间是否短路或某信号与地短路。 注：主要检测ABCD行信号。
C．全亮时有一行或几行不亮
检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮
1、 检测A、B、C、D各信号之间是否短路。
2、 检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮
1、 找到该模块对应的控制脚测量是否与本行短路。
2、 更换模块或单灯。
F．全亮时有一列或几列不亮
在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726......）输出端连接。
G．有单点或单列高亮，或整行高亮，并且不受控
1、 检查该列是否与电源地短路。
2、 检测该行是否与电源正极短路。
3、 更换其驱动IC。
H．显示混乱，但输出到下一块板的信号正常
检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I．显示混乱，输出不正常
1、 检测时钟CLK锁存STB信号是否短路。
2、 检测245的时钟CLK是否有输入输出。
3、 检测时钟信号是否短路到其它线路。注：主要检测时钟与锁存信号。
J．显示缺色
1、 检测245的该颜色的数据端是否有输入输出。
2、 检测该颜色的数据信号是否短路到其它线路。
3、 检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
（注：可使用电压检测法较容易找到问题，检测数据口的电压与正常的是否不同，确定故障区域。）
K．输出有问题
1、 检测输出接口到信号输出IC的线路是否连接或短路。
2、 检测输出口的时钟锁存信号是否正常。
3、 检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、 输出的信号是否有相互短路的或有短路到地的。
5、 检查输出的排线是否良好。
L. 单元板出现八点或16点行、列或单点不亮、长亮、暗亮
1、目测故障所对应的模块引脚及引线有无短路、虚焊、断路。
2、每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个控制输入端的引线连接），若是则判断为模块坏，如否，可直接用细电线代替接通即可消除。
3、可用万用表直接测量单个模块是否正常，如是，则判断为电路板与模块间的内部短路，如否则判断为模块坏，用同型号模块替换。
M．单元板出现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮
1、目测所对应的行管、穿心电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好。
2、用万用表测量各个行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，则判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，则行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，则判断HC138的输出端与行管的输入端断路；如否，则判断HC138坏。
3、用好的16P排线替换试一下，测量HC138地址输入 端1、2、3引脚电压、选通端4、5（低电平有效）、6（高电平有效）及集成电路供电是否正常，如是，则判断为HC138坏，再则以（2）续查。（4）两小 区之间的5V连接线是否断开，如是，可直接用同等电源线连通（一般现象为整小区不亮、暗亮）。
4、测量单元板输入端的行信号（金手指26P可视为13组，其中8、9、10、11分别为L0、L1、L2、L3四组行信号）有无内部短路、断路及输入HC244后驱动是否正常，如是，则测量经HC244驱动输入HC138的信号是否正常，再以（2）续查，如否，则判断为HC244坏，用同型号的集成电路替换。
N. 单元板出现小区（单元板共分上下两小区）无红色或无绿色
1、目测故障所对应的集成电路、26P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的26P排线替换）。
2、单元板之间的26P连接线（26P排线的1、2脚为红信号，3、4脚为绿信号）以及前面的单元板输出（判断方法：拿一根长的26P论排线交叉互换连接出 现正常，则判断为后面有问题；反之，则前面有问题）是否正常，如是，再测量输入到HC244红信号，驱动后送至HC595的14脚是否正常（如是，并且HC595其它引脚都正常，则判断HC595坏，用同型号的集成电路换上）如否，则检查26P排线有问题及输入不正常。
O．故障现象：单元板出现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或着从不正常处开始至最后都缺红、缺绿。
1、目测单元板上故障所对应的集成电路如HC595是 否虚焊、短路、断路；如是，将引脚焊好。
2、检测5V供电是否正常。
3、用万用表测量故障所对应HC595的输入端14脚【 HC595的测量时应区分红渌集成电路、顺序排列为：红、绿（R、G）HC595的9脚为信号输出端，14脚为信号输入端】电压是否正常；如是，则判断HC595坏（在其它供电正常的情况下），用同型号的集成电路替换；如否，则检查前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，则判断为HC595坏，用同型号的HC595集成电路换上（替换集成电路HC595时，注意电路引线别断开）。
